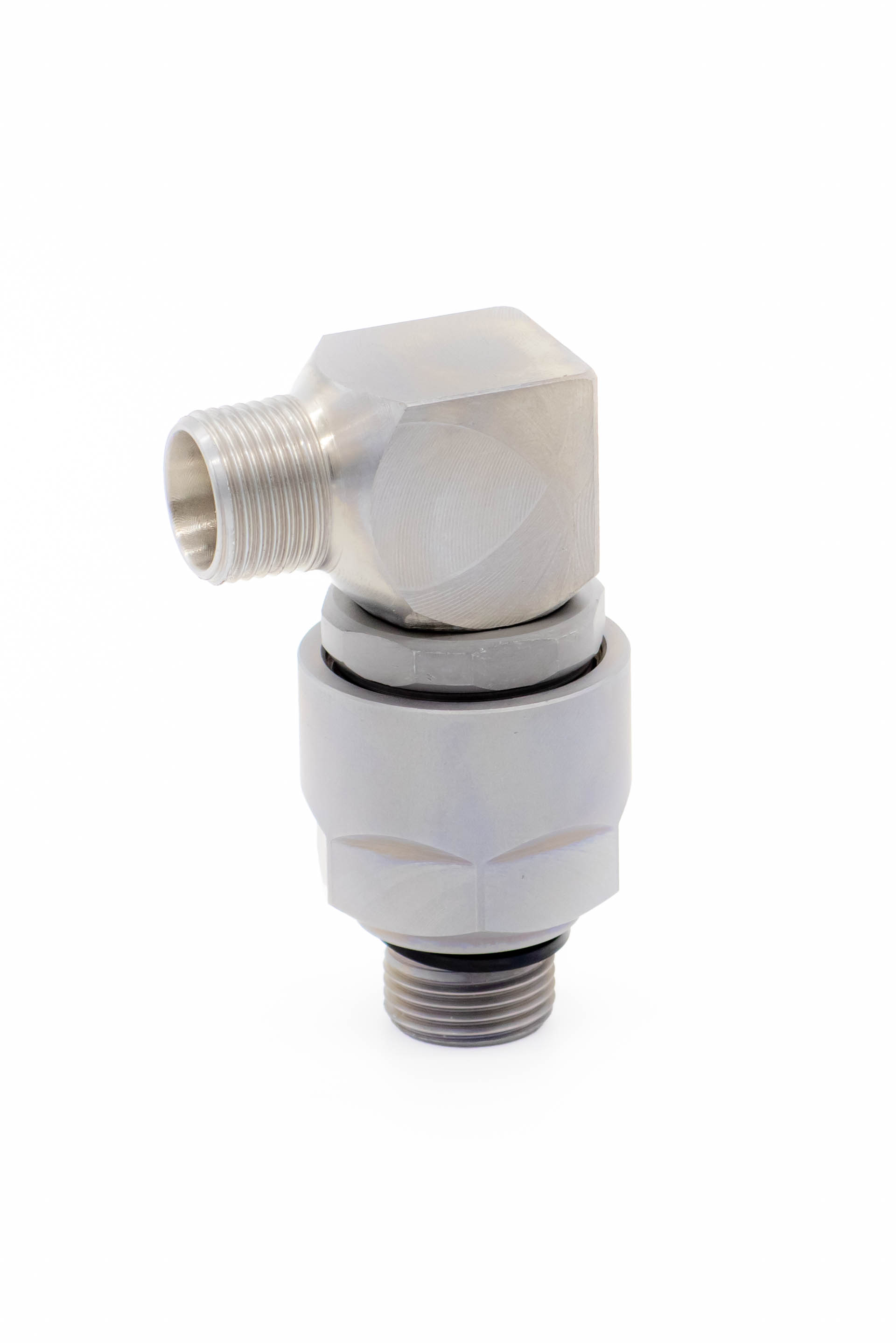

GK 104M
Winkel-Drehverschraubung - Anschluss 60° - Metrisch – Form E / Anschluss 24°
Technische Daten:
| Anschluss-1: | Metrisch - Form E |
| Anschluss-2: | 24° Konus Rohranschluss |
| Standard Materael: | Automatenstahl |
| Standard Oberfläche: | Zink - Nickel (Zn-Ni) |
| Standard Dichtung: | NBR |
| Standard Medium: | Hydrauliköl und Schmierstoffe auf Mineralölbasis & Wasser |
Vom Standard abweichende Materialien auf Anfrage.
(Siehe Formular am Ende der Seite)
Technische Daten
| Rohr AD | DN | G1 | G1 | L1 | L2 | L3 | L4 | L5 | L6 | S1 | S2 | Bestellnummer | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10L | 8 | M20 x 1,5 | M16 x 1,5 | 74,5 | 49,3 | 14 | 45,8 | 28,8 | 21,8 | 30 | 22 | GK104M-M20FE-10L-A-N | GK 1761/00N |
| 12L | 10 | M18 x 1,5 | M18 x 1,5 | 73 | 49,8 | 12 | 45,8 | 28,8 | 21,8 | 24 | 30 | GK104M-M18FE-12L-A-N | GK 1763/00N |
| 15L | 12 | M18 x 1,5 | M22 x 1,5 | 73 | 49,8 | 12 | 40 | 28,8 | 21,8 | 30 | 22 | GK104M-M18FE-15L-A-N | GK 1764/00N |
| 15L | 12 | M22 x 1,5 | M22 x 1,5 | 73 | 49,8 | 12 | 40 | 28,8 | 21,8 | 30 | 22 | GK104M-M22FE-15L-A-N | GK 1762/00N |
| 15L | 12 | M27 x 1,5 | M22 x 1,5 | 73 | 49,8 | 12 | 40 | 28,8 | 21,8 | 30 | 22 | GK104M-M27FE-15L-A-N | GK 1750/00N |
| Rohr AD | DN | G1 | G2 | L1 | L2 | L3 | L4 | L5 | L6 | S1 | S2 | Bestellnummer | Artikelnummer |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16S | 10 | M22 x 1,5 | M24 x 1,5 | 79 | 50 | 14 | 50 | 24,5 | 33 | 30 | 30 | GK104M-M22FE-16S-A-N | GK 1774/00N |
| 20S | 16 | M27 x 2 | M30 x 2 | 83,4 | 16 | 62,8 | 40 | 29,5 | 36 | 41 | GK104M-M27FE-20S-A-N | GK 1775/00N | |
| 25S | 20 | M33 x 2 | M36 x 2 | 83,3 | 18 | 64,8 | 42 | 30 | 41 | 40 | GK104M-M33FE-25S-A-N | GK 1776/00N |
