GK 309

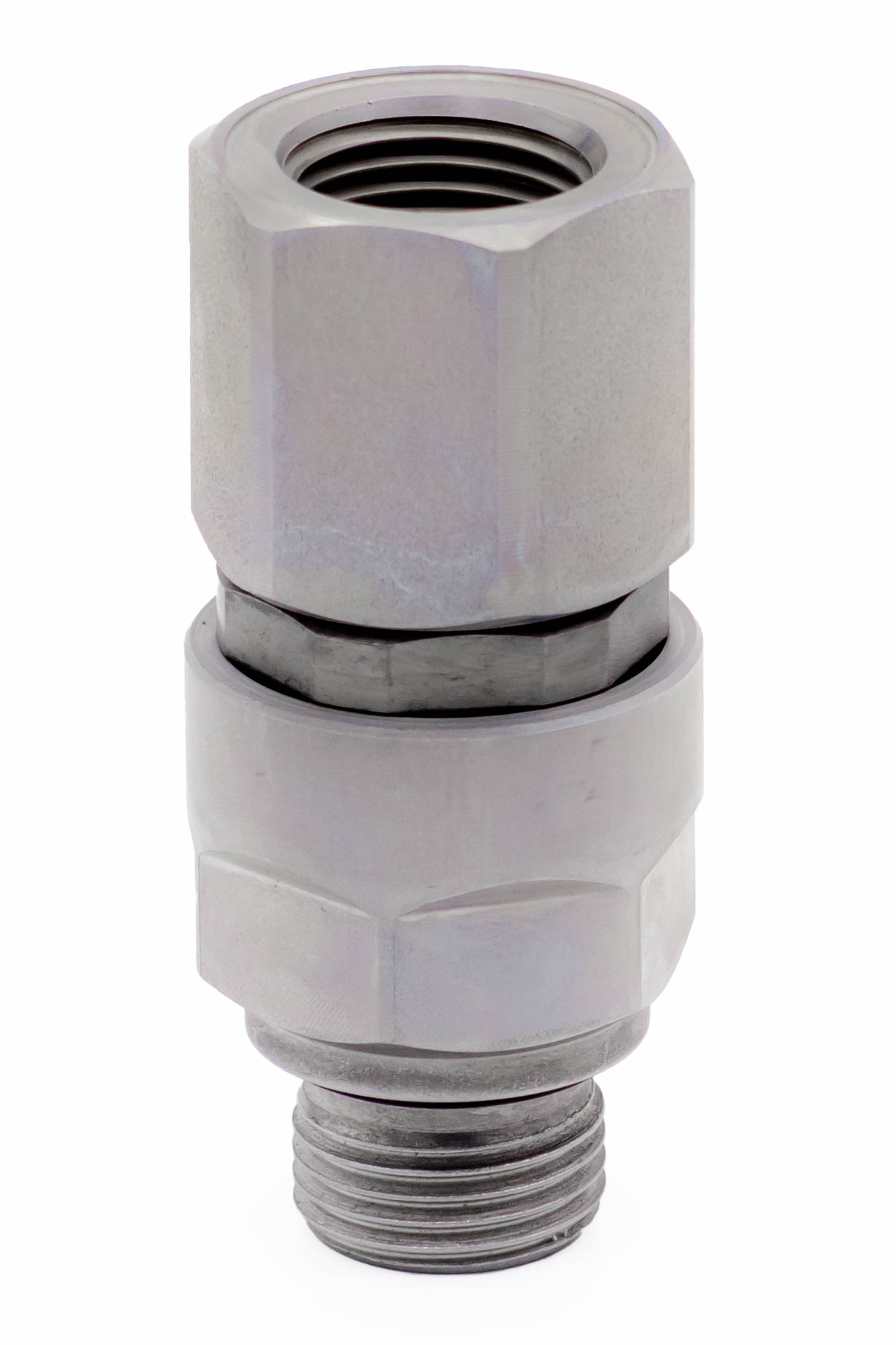

GK 309 Gerade Drehverschraubung - Anschlüsse Form E / Innengewinde
Technische Daten:
| Anschluss-1: | Zoll - Form E |
| Anschluss-2: | Zoll - Innengewinde |
| Standard Material: x | Automatenstahl |
| Standard Oberfläche: | Zink - Nickel (Zn-Ni) |
| Standard Dichtung: | NBR |
| Standard Medium: | Hydrauliköl und Schmierstoffe auf Mineralölbasis & Wasser |
Vom Standard abweichende Materialien auf Anfrage.
(Siehe Formular am Ende der Seite)
Technische Daten
| DN | G1 | G2 | L1 | L2 | S1 | S2 | Bestellnummer | Artikelnummer |
|---|---|---|---|---|---|---|---|---|
| 6 | G 1/4 | G 1/4 | 65,2 | 53,2 | 22 | 22 | GK309R-G1/4FE-IG1/4-A-N | GK 1622/00N |
| 8 | G 3/8 | G 3/8 | 76,8 | 64,8 | 30 | 27 | GK309R-G3/8FE-IG3/8-A-N | GK 1623/00N |
| 11,5 | G 1/2 | G 1/2 | 76,3 | 62,3 | 30 | 30 | GK309R-G1/2FE-IG1/2-A-N | GK 1624/00N |
| 16 | G 3/4 | G 3/4 | 93,4 | 77 | 41 | 36 | GK309R-G3/4FE-IG3/4-A-N | GK 1625/00N |
| 19 | G 1 | G 1 | 98,4 | 80 | 46 | 41 | GK309R-G1FE-IG1-A-N | GK 1626/00N |
| 30 | G 1 1/4 | G 1 1/4 | 113 | 93 | 60 | 55 | GK309R-G1.1/4FE-IG1.1/4-A-N | GK 1627/00N |
| 30 | G 1 1/2 | G 1 1/2 | 115 | 93 | 60 | 60 | GK309R-G1.1/2FE-IG1.1/2-A-N | GK 1628/00N |
